平成30年式アクアのスマートECUは、助手席コンソールボックスの奥に有ります。
ECUBOXが取りにくい場合は、基盤だけ引き抜くと取りやすいです。

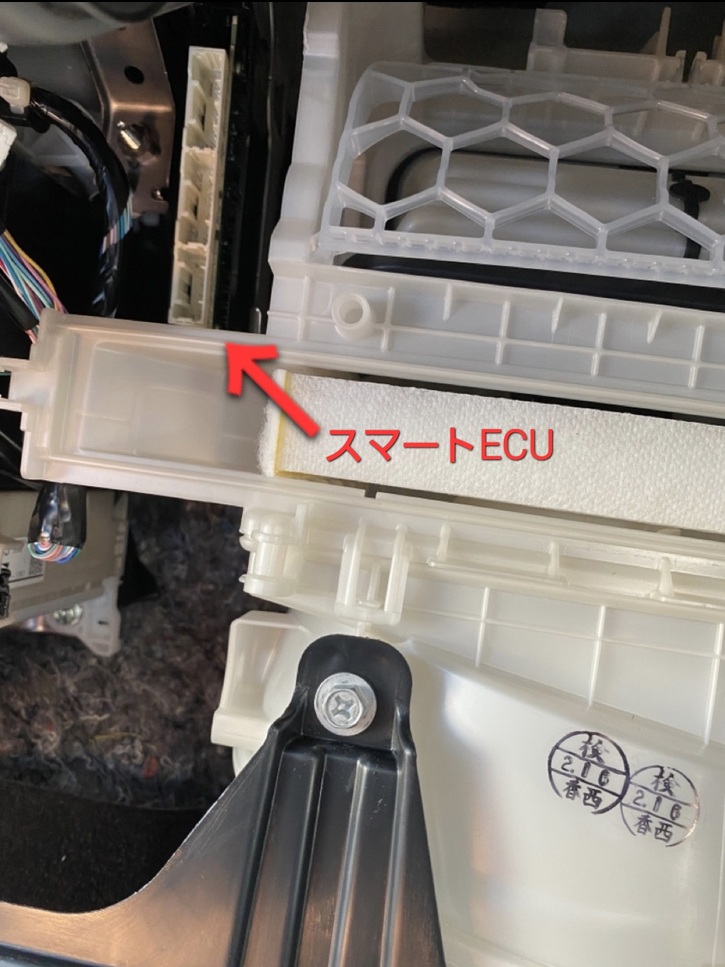

アクアのスマートECUの位置

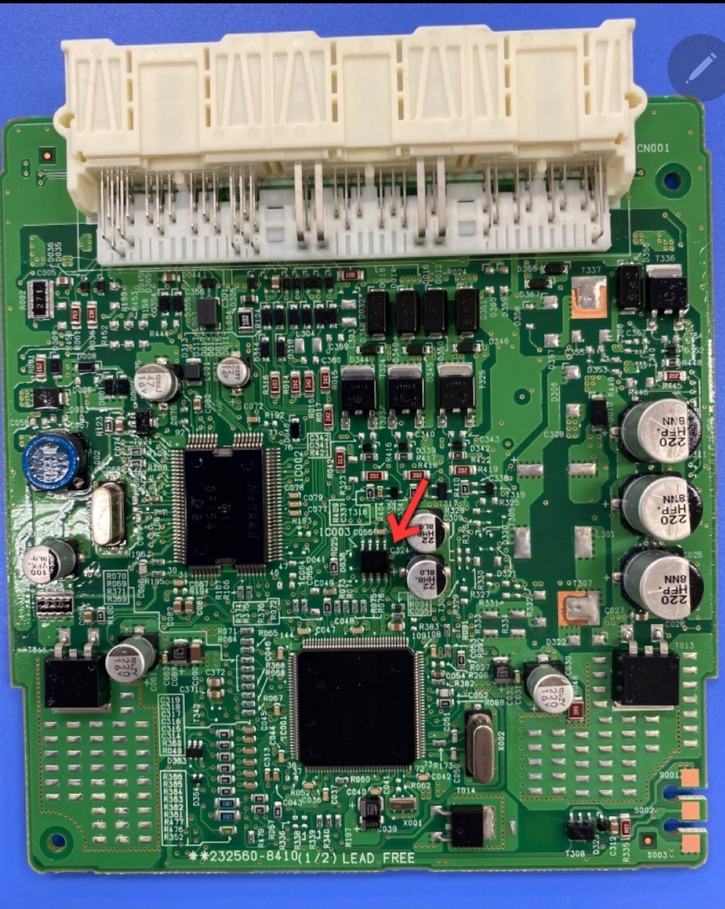

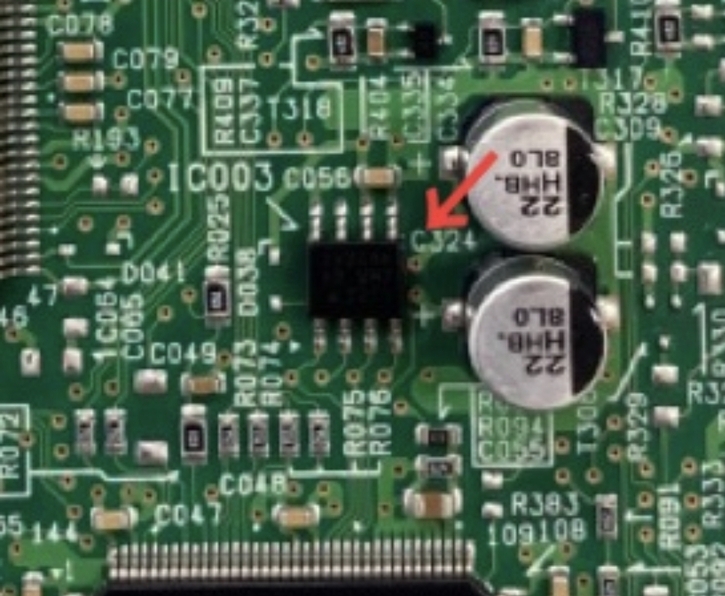

アクア 93C86のロム位置


今回は、エスティマのスマートECUでテストしました。
·l

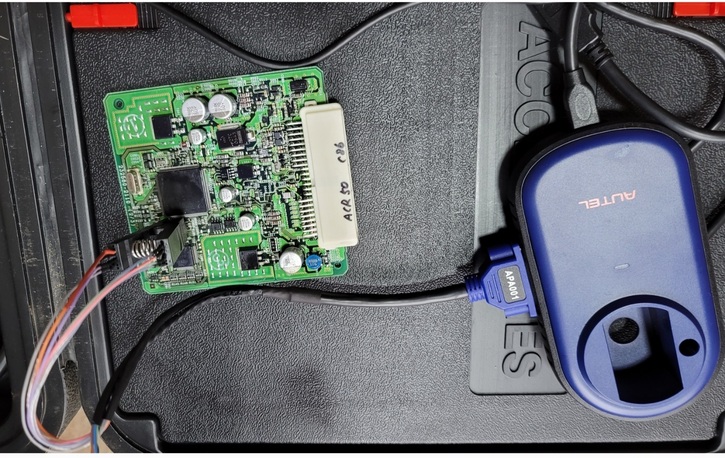

APA001 ROM読み取りクリップを接続します。

初めに、綿棒にパーツクリーナをつけて、ロムの足回りのコーティングをはがします。

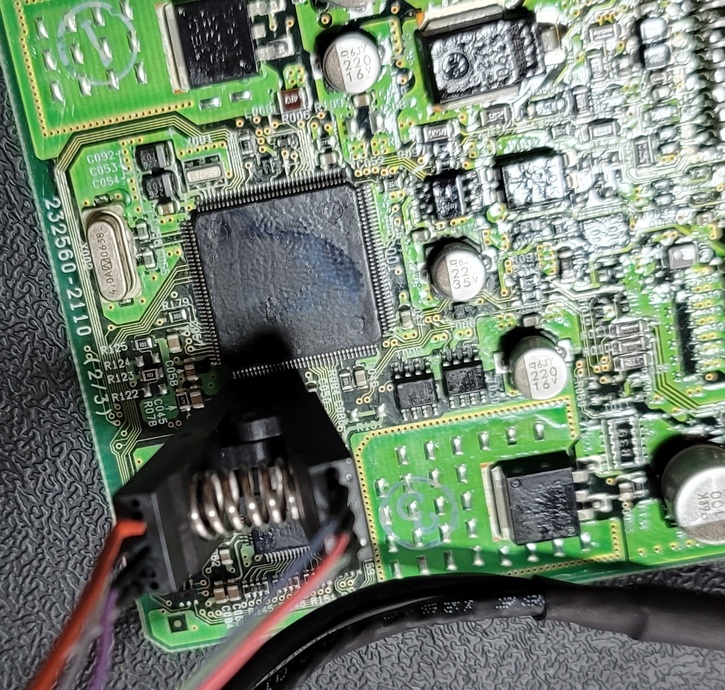

ロムには、方向性が有ります。基盤の▲マーク又はロムの●しるしと、クリップの赤線を合わせます。

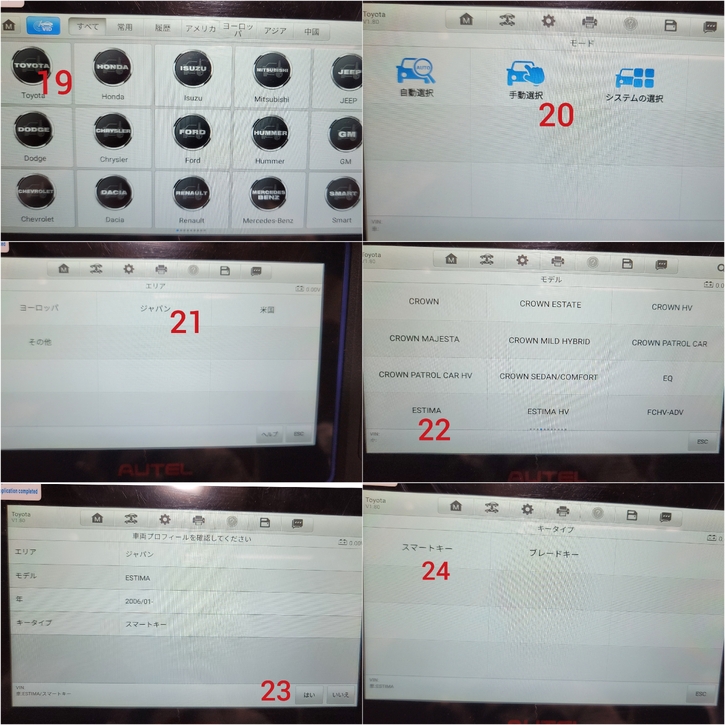

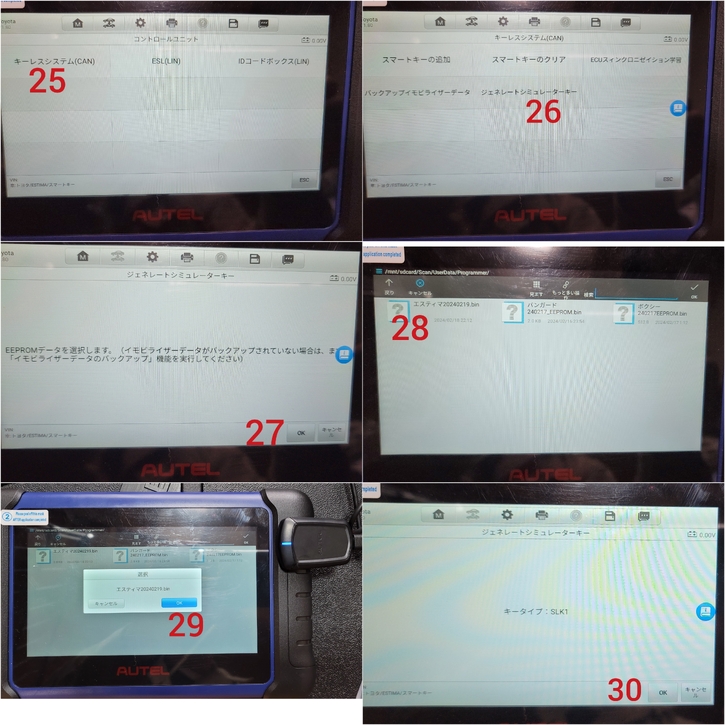

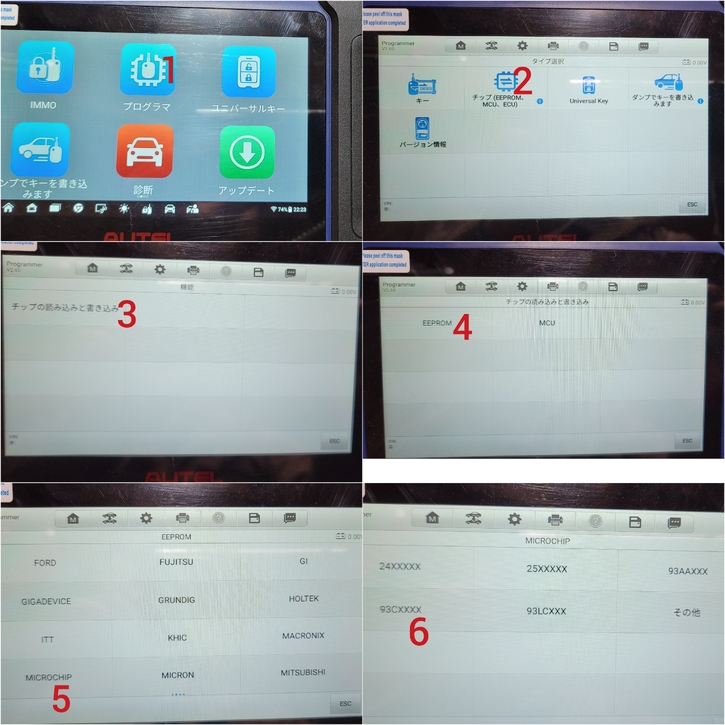

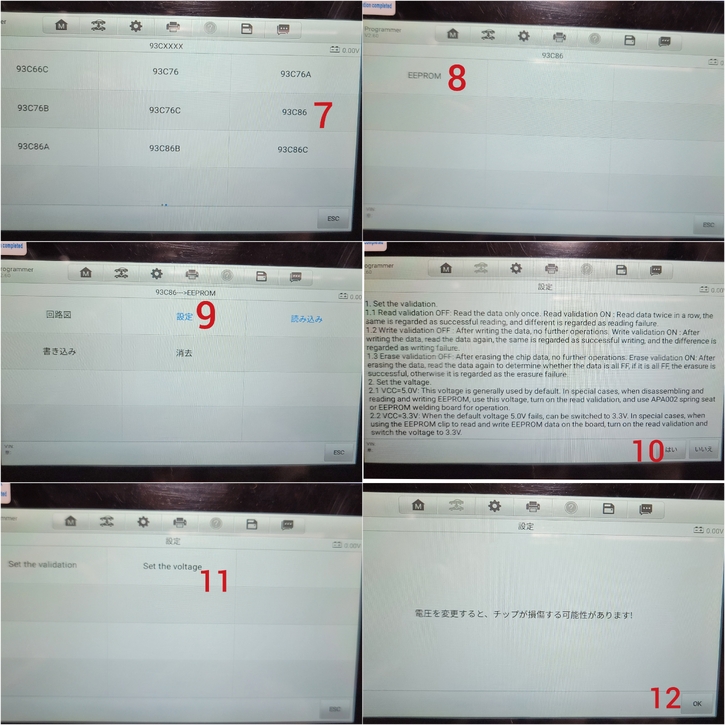

画像の順に進みロムのメーカー種類を選択します。

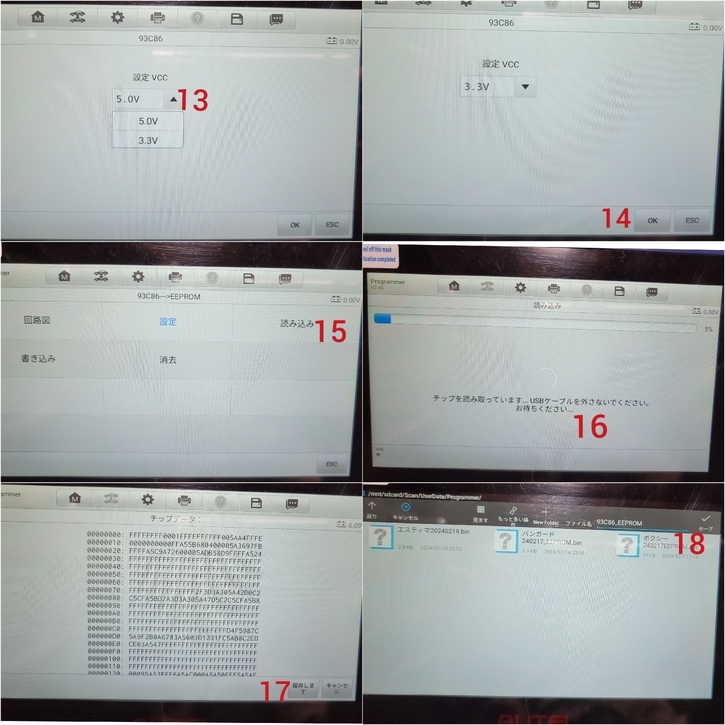

13で電圧の設定を3.3Vに変えます。
16でデータが読めない時は、コーティングが良く剥がれてるか、接触不良が無いか確認して下さい。
18で後で分かりやすいようなファイル名を入力して保存します。

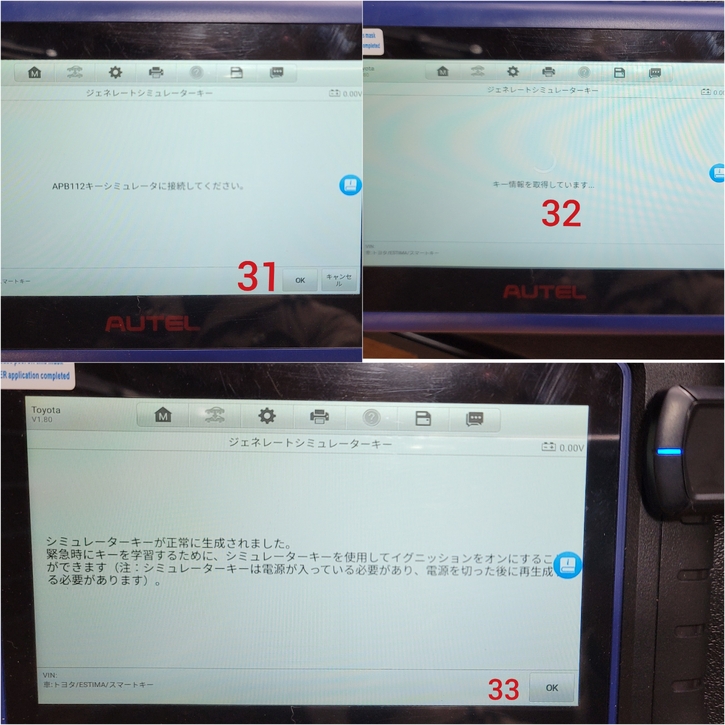

31でエミレーターを接続します。
33でエミレーター作成完成
エミレーターを使用して、スマートキー追加登録で作業終了です。
